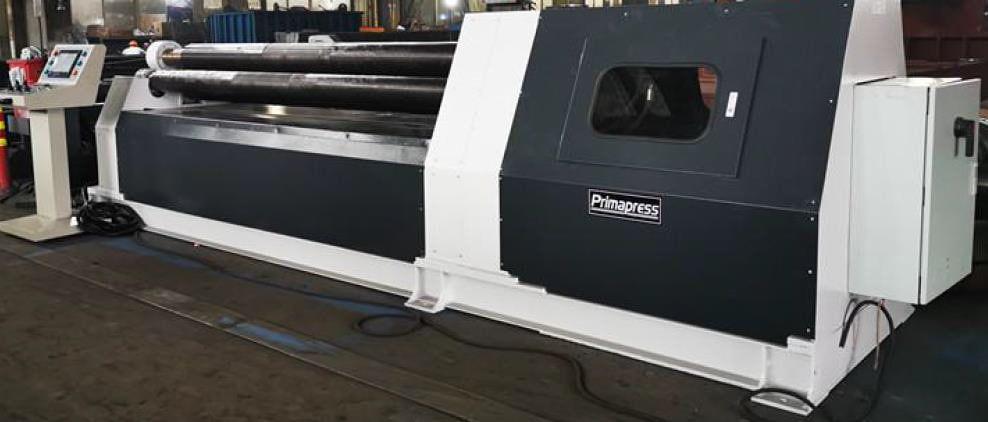

Гідравлічний 4-валковий верстат PrimaPress W12 6*2500
1. Особливості гідравлічного вальцювального верстату
а) Верхній ролик можна переміщати не тільки вгору і вниз, але і горизонтально, тому не потрібен додатковий прес або обладнання, може здійснювати попереднє згинання, згинання, а також корекцію заготовки.
2. Структура верстату
а) повністю європейський дизайн, рама верстату виготовлена зі зварної сталі (ST-52). Вали роликів, матеріали та підшипники, що використовуються у виробництві, європейської якості. ЧПК відтворення та графічні системи управління з ЧПК доступні в якості додаткового обладнання.
б) основна структура обладнання включає верхній ролик, нижній ролик і механізм горизонтального переміщення, опорний механізм, головний привідний механізм, система опускання, ліва і права рама машини, шасі і балансурний механізм, гідравлічну та електричну системи управління.
в) модель MH має як верхній, так і нижній вал, що приводяться в рух гідравлічним двигуном і планетарним редуктором.
3. Особливості
а) Висока точність попереднього згинання, вільне налаштування ширини листа. Верхній ролик притискає кінець листа для попереднього згинання.
б) Безпечна робота, фіксовані два нижніх ролика, верхній ролик виконує горизонтальний і вертикальний рух, а матеріал не рухається під час руху верхнього ролика.
б) Унітарна конструкція, зручна для переміщення всієї машини, оскільки машина має міцний піддон. Немає необхідності в анкерному болті.
в) Різне використання має різні способи керування, наприклад, верхнє цифрове керування та нижнє цифрове керування.
г) завдяки технології Primapress можна згинати конусоподібні форми.
4. Система керування з NC та сенсорний дисплей PLC:
а) верстат з цифровим керуванням Omron PLC CNC, керування сенсорним екраном, мобільна консоль, керування однією людиною, ефективне, безпечне та зручне
б) HMI інтерфейс
в) з компенсацією прогину
г) валки з індукційним загартуванням виконані з кованої вуглецевої сталі з високою міцністю на розтяг, піддані термообробці та пройшли структурний контроль
5.Конфігурація основних вузлів:
1. Основний двигун: Siemens Electrical, Німеччина
2. Електричні компоненти: Schneider, Франція;
3. контролер PLC: OMRON. Японія
4. Гідравлічна система: Bosch - Rexroth, Німеччина
5. матеріал роликів 42CrMo.
6. Цифрова система відображення: сенсорний екран Delta 10: OMRON, Японія.
PLC Сенсорний дисплей Система керування ЧПУ для автоматичного згинання:
Користувацькі характеристики | |
---|---|
Габаритні розміри | 4350х1350х1250 мм |
Діаметр бічних роликів | 170 мм |
Діаметр верхнього ролика | 210 мм |
Діаметр нижнього ролика | 190 мм |
Потужність двигуна | 5,5 кВт |
Напруга | 380 В |
Швидкість згинання | 1,5-6,0 м/мин |
Тип | Гідравлічний |
Товщина без попереднього згину | 6 мм |
Товщина з перепідгином | 5 мм |
- Ціна: 1 800 000 ₴
