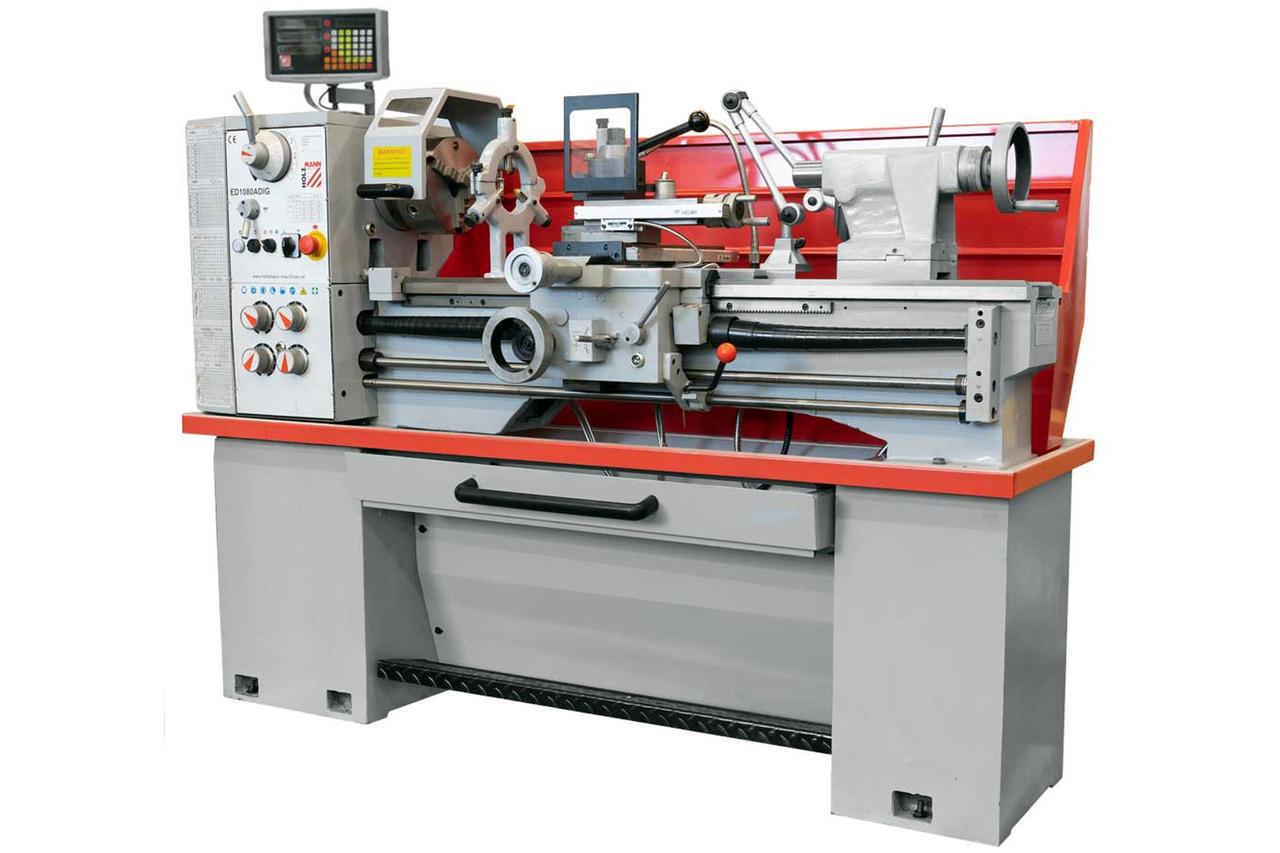

Токарний верстат по металу Holzmann ED 1080ADIG
471 450 ₴
- Немає в наявності
- Код: ED1080ADIG_400V
ПРИЗНАЧЕННЯ:
Токарно-гвинторізні верстати призначені для виконання різноманітних операцій: обробки зовнішніх і внутрішніх циліндричних, конічних, фасонних та торцевих поверхонь; нарізування зовнішніх і внутрішніх різьб; відрізки, свердління, зенкерування та розгортання отворів. Оброблюваний матеріал: сталь, чавун, леговані сплави (нержавійка), кольорові метали і легкі сплави.
Клас точності Н.
В даному верстаті збільшений діаметр отвору в шпинделі до 52 мм, стоять більш жорсткі підшипники, вище частота обертання шпинделя. Для зручності роботи і підвищення точності застосовується Пристрій цифрової індикації – УЦИ.
ОБЛАСТЬ ЗАСТОСУВАННЯ:
Токарно-гвинторізні верстати можуть знайти застосування на будь-якому металообробному підприємстві. Токарні верстати використовуються в ремонтних і столярних майстернях, механічних цехах, в автомобільному виробництві, машинобудуванні та в навчальних закладах. Головним чином застосовуються в умовах одиничного та дрібносерійного виготовлення різних деталей при чистовій обробці.
ОТРИМУВАНІ ВИРОБИ:
СХЕМИ ОБРОБКИ:
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
КОНСТРУКТИВНІ ОСОБЛИВОСТІ:
 |
КОРОБКА ПОДАЧ Всі шестерні механізму подач мають високочастотну загартування HRC59..63 і відрізняються високою зносостійкістю. |
 |
ЗАДНЯ БАБКА Пристосування для кріплення заготовки (при обробці в центрах), або для кріплення інструментів, таких наприклад як мітчик, плашка при нарізуванні різьби; свердел або свердлильного патрона при свердлінні отворів. |
 |
СУПОРТ Пристосування для кріплення обробного інструменту і переміщення інструменту в заданих напрямках |
 |
ПЕРЕМИКАЧ ПОДАЧ Багатопозиційний важіль для включення автоматичного переміщення різального інструменту в заданому напрямку. |
 |
ЛЮНЕТИ Рухомий і нерухомий люнети призначені для підтримки довгих заготовок при обробці щоб уникнути прогину. |
СТАНДАРТНА КОМПЛЕКТАЦІЯ:
 |
ОСВІТЛЕННЯ РОБОЧОЇ ЗОНИ Зручна та надійна фіксація світильника в необхідних положеннях забезпечує відповідні вимоги робочого процесу. |
 |
ПЛАНШАЙБА Планшайба призначена для установки і закріплення симетричних деталей. Кріплення деталей на планшайбі проводиться за допомогою затискних прихватов. Так само планшайба дозволяє розмістити на шпинделі заготівлю неправильної форми і виключити ексцентриситет за рахунок застосування противаг. |
 |
ЛЮНЕТ РУХОМИЙ І НЕРУХОМИЙ Рухомий і нерухомий люнети призначені для підтримки довгих заготовок при обробці щоб уникнути прогину. |
|
3-Х КУЛАЧКОВИЙ ПАТРОН Самоцентрирующий трикулачні патрон призначений для установки та закріплення заготовок для подальшої механічної обробки. |
|
| ДОКУМЕНТАЦІЯ РОСІЙСЬКОЮ МОВОЮ | |
| НЕ ОБЕРТАЄТЬСЯ ЗАДНІЙ ЦЕНТР | |
| ПРЕС-МАСЛЯНКА | |
ДОДАТКОВА КОМПЛЕКТАЦІЯ:
 |
4-Х КУЛАЧКОВИЙ ПАТРОН Четырехкулачковый патрон використовується для установки та закріплення деталей зі зміщеною віссю обертання, некруглой і несиметричної форми. |
 |
ОБЕРТОВИЙ ЗАДНІЙ ЦЕНТР Обертові центри призначені для створення додаткової опори при обробці заготовок великої довжини. З їхньою допомогою з`являється можливість якісної обробки деталей різанням з недостатньою жорсткістю або з довжиною, що перевищує діаметр більш ніж в 5 разів. |
| Основні | |
|---|---|
| Виробник | Holzmann |
| Додаткові параметри | |
| Конус задньої бабки | КМ4 MT4 |
| Користувацькі характеристики | |
| Величина ходу каретки | 1080 мм |
| Величина хода поперечных салазок | 1250 мм |
| Величина ходу різцевих салазок | 210 мм |
| Висота центрів | 200 мм |
| Габаритні розміри, ШхДхВ | 760х1940х1545 мм |
| Гарантія | 24 міс |
| Діаметр отвору шпинделя | 52 мм |
| Макс. діаметр оброблення без перемички | 520 мм |
| Макс. діаметр оброблення над поперечними салазками | 250 мм |
| Макс. діаметр оброблення над станиною | 400 мм |
| Макс. поперечний переріз тримача інструмента | 20x20 мм |
| Потужність двигуна | 2200 |
| Поперечне подавання | 0,011-0,276 мм |
| Посадкове місце шпинделя | КМ6 MT6 |
| Поздовжнє подавання | 0,0527-1,2912 мм |
| Відстань між центрами | 1080 мм |
| Хід пінолі | 115 мм |
| Частота обертання токарного шпинделя | 65-1810 об хв |
| Крок дюймової різі | 4-60 TPI (витків на дюйм) |
| Крок метричної різі | 0,4-7 |
| вага брутто | 750 кг |
| вага нетто | 630 кг |
- Ціна: 471 450 ₴
