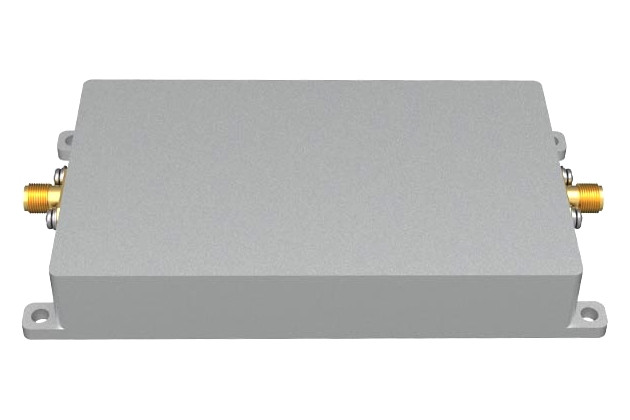

Підсилювач сигналу 900 МГц SZHUASHI HS092043D2 (20 Вт) (HM)

Підсилювач сигналу HS092043D2 розроблений спеціально для частотного діапазону 900 МГц і відповідає стандартам передачі радіостанцій. Даний підсилювач сумісний з технологіями прямого розширення спектру (DSSS), мультиплексування з частотним поділом каналів (OFDM) та іншими. Використовуючи технологію дуплексного зв'язку з розподілом в часі (TDD), технологію швидкого визначення наявності випромінювання, а також лінійний підсилювач потужності, він значно збільшує відстань радіозв'язку не знижуючи швидкість передачі даних.

Коефіцієнт посилення передачі становить від 10 до 25 Дб, що може збільшити потужність випромінювання в 300 разів і значно збільшити дальність зв'язку.
Рівень шумів становить близько 3 Дб, що при посиленні прийому від 10 до 25 Дб дозволяє значно збільшити чутливість і відстань на якій буде ефективний прийом.
Максимальна потужність передавача становить 20 000 мВт, що значно збільшує радіус покриття радіосистеми.
Широкий діапазон напруги живлення від 8 до 24 В дозволяє легко інтегрувати підсилювач у існуючі інженерні системи.
Простий у використанні: під'єднай кабель від радіопередавача, антену та живлення. Далі він готовий до роботи.
Дюралевий корпус не тільки дає високу міцність, але і є добрим тепловідвідником.

Рекомендації щодо використання:
Оптимальна напруга живлення: 12 В, але можна підбирати джерело живлення з напругою від 8 до 24 В
Потрібно джерело живлення не менше 12 5А (або 60 Вт).
Якщо вихідна потужність перевищуватиме 5 Вт, варто покращити охолодження додавши радіатори (і вентилятори).

Порядок встановлення:
1) Знеструмити прийомопередавач (радіомодем, модуль передавача пульта дрона)
2) Зняти антену з приймача
3) Використовуючи фідер RG316 підключіть вихід антени прийомопередавача до входу RFIN підсилювача
4) Підключіть антену до виходу підсилювача RFOUT
5) Підключіть живлення спочатку на підсилювач, потім на прийомопередавач

Характеристики:

• Діапазон робочих частот: 800 - 1000 МГц
• Напруга живлення: 8 – 24 В (номінально 12 В)
• Струм споживання: 1800 мА при 12 В та вихідний потужності 37 дБм
• Посилення прийому: 18 ± 1 Дб (10 - 25 дБ залежно від напруги)
• Посилення передачі: 18 ± 1 Дб (10 - 25 дБ залежно від напруги)
• Рівень вхідного сигналу: 5 – 25 дБм
• Максимальна вихідна потужність (P1dB): 43 дБм (25 Вт)
• Магнітуда вектора помилки (EVM): 5% при 37 дБм 802.11g 54 мБіт/с OFDM 64QAM смуга 20 МГц
• Коефіцієнт шумів: менше 3 Дб
• Вхідной роз'єм: SMA Female (jack)
• Вихідний роз'єм: SMA Female (jack)
• Час перемикання прийом/передача: менше 1 мкс
• Індикація: Червоний - прийом, Зелений - передача
• Навколишня температура: -20 - +60 °C
• Робоча вологість: менше 95%
• Розміри: 118х59х17 мм
• Вага: 211 г

Комплектація:

• Усилитель - 1 шт

Додатково необхідно:

• Источник питания с коннектором DC 5/2 -1 шт
